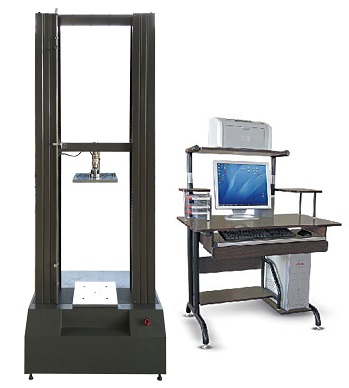

波纹管环刚度试验机
来源：扬州精卓试验机械厂发表时间：发布时间：2019-07-02阅读次数：4902次



波纹管环刚度试验机

一：产品型号：波纹管环刚度试验机、环压强度试验机(0-5000N、10KN、50KN、100KN、200KN、300KN)

量程范围                  速度范围                                          测试空间（不含夹持器）           机台重量和尺寸

  5000N                  0.001－1000mm/min                          行走空间：950mm                    约180kg
                                 测试宽度：360mm                          机台尺寸:约560×660×1600 mm(长×宽×高)

10KN-50KN             0.001－500mm/min                            行走空间：950mm            约600kg
                                 测试宽度：400mm                         机台尺寸: 约720×500×1900 mm(长×宽×高)

  100KN                 0.001－360mm/min                            行走空间：950mm            1200kg
                                 测试宽度：350mm                         机台尺寸:约1060×960×2200 mm(长×宽×高)

  200KN                 0.001－360mm/min                            行走空间：950mm            1200kg
                                 测试宽度：350mm                         机台尺寸:约1060×960×2200 mm(长×宽×高)

  300KN                 0.001－160mm/min                            行走空间：900mm           约1400kg
                                 测试宽度：480mm                         机台尺寸:约1090×840×2100 mm(长×宽×高)


二：产品说明：
波纹管环刚度试验机、环压强度试验机适用对金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试，还可以进行等速加载、等速变形、等速位移的自动控制试验，并有低周载荷循环、变形循环、位移循环的功能。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量等指标。
采用PC进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线重现试验过程，或进行曲线比较、曲线放大。Windows、visit平台下的试验软件，具有很强的数据和图形处理功能， 可即时打印出完整的试验报告和试验曲线。

三：满足标准： GB/T16491-1996 电子万能试验机
本机操作软件涵盖GB、ISO、ASTM等各类标准共计200个，其中包含客户提出的ISO34、
ISO 37、ISO 178、ISO 527 。
本机可做曲线类别
荷重V.S.位移               荷重V.S.时间
位移V.S.时间               应力V.S.应变            荷重V.S.两点延伸

四：波纹管环刚度试验机、环压强度试验机技术参数：
1. PCI总线数字化测控电路，集成可靠；
2. 内建大规模CPLD可编程器件，具备高速运算能力，实时处理数字信号；
3. 全光电隔离电子控制；
4. 分四档显示试验力及峰值，精度为每档量程20%开始示值的±1%；
5. 分四档显示变形，精度为每档量程20%开始±0.5%；
6. 位移测量灵敏度0.01mm；
7. 试验力过载保护，纪录历史日志备查；
8. 闭环控制等速位移、等速应力和应变；
9. 提供ATP可编程自动试验程序；
10. 实时显示试验曲线，自动适应测量幅值；
11. 适合最新Windows XP / vista / Windows7操作系统；
12. 标准数据库管理，支持批量试验；数据分析执行GB/T228-2002，并且兼容处理GB/T228-87；
13. 荷重元：区间选配
14. 速度范围：上述表格可见（特殊测试速度亦可依客户需求定制）
15. 行走空间：上述表格可见（不含夹持器、特殊测试空间亦可依客户需求定制）
16. 测试宽度：上述表格可见（特殊测试宽度亦可依客户需求定制）
17. 使用电源:∮220V/380V 50HZ。
18. 功率：按机型大小决定
19. 机台尺寸:上述表格可见。
20. 机台重量:上述表格可见。

五：波纹管环刚度试验机、环压强度试验机主机规格
A. 高精度传力力量传感器:区间选配。力量精度在±0.5 %以内。
B. 动力系统:传力传感器+交流伺服电机+交流驱动器＋上海减速机＋台湾滚石滚珠丝杆＋+同步带传动
C. 控制系统:采用Pulse Command控制方式使控制更精准。中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。
D. 显示方式: Maxtest专业版+WIN-XP测试软件计算机屏幕显示。
E. 简洁的全程一档与精密全程四档力量线性双校正系统。
F. 豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
G. 全程位移：编码器2500 P/R，提升4倍精度，采用LINE DRIVE编码器抗干扰能力极强，位移解析0.001mm。 小变形：金属引伸计，解析0.001mm（选配）
H. 安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

六：波纹管环刚度试验机、环压强度试验机机器附件及计算机配置明细
A.  一年保固书及中文操作说明书各一份。
B.  随机赠送标准拉伸夹具一组。
C.  1 9’液晶显示屏一台（品牌电脑）
D.  160G硬盘
E.  内存1G
F.  酷睿双核处理器
G.  HP彩色喷墨打印机一台
H.  电脑桌客户自备

七：波纹管环刚度试验机、环压强度试验机测显系统特点如下：

型号 屏显系统
构成 AD800万能测控卡+软件+电脑
显示 电脑显示器
存储 文件和数据库存储
曲线 实时显示力-时间、力-变形等曲线,可以对曲线进行缩放、裁剪、打印、储存等操作
分析 严格按试验标准进行分析
打印 支持打印机，报表格式可编辑
特点 软件Windows操作界面，操作简单；借助于计算机，存储空间大； Windows XP/Vista下自动识别、自动资源分配、支持多卡并用
