一、简介

主机为两立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统，具有三闭环功能，即可以进行应力、应变、位移闭环等控制方式，并可以进行无冲击切换，其应力速度和应变速率完全符合国标GB/T228.1-2010等其它金属拉伸试验标准要求。

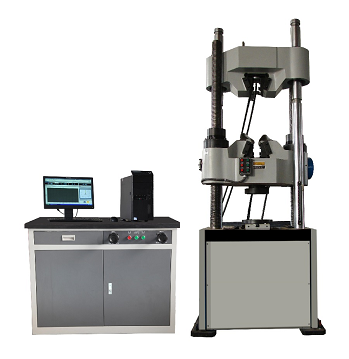

外观示意图

二、 传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

三、 液压系统

油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

四、 控制系统

l  支持进行拉伸、压缩、剪切、弯曲等试验；

l  支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；

l  支持试验参数自定义；

l  采用开放式的EXCEL报表形式，支持用户自定义报表格式；

l  查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；

l  程序自带强大试验分析功能；

l  程序支持分级管理两级（管理员、试验员）用户管理权限；

五、软件描述

（1）主界面

（2）试验界面

（3）试验步骤

（4）试验记录查询

（5）数据处理分析界面：可根据用户要求自动求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等

试验结果。

（6）试验报

六、安全保护装置

当试验力超过最大试验力的3%时，过载保护，油泵电机停机。

当活塞升起达到上极限位置时，限位保护，油泵电机停机。

当横梁下降达到设定位置时，限位保护，减速机停机。

七、 主要性能技术指标

八、出厂标准配置清单

九、 技术情报和资料的保密

1. 本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；

2. 我方对用户提供的技术情报和资料亦应承担保密义务。
