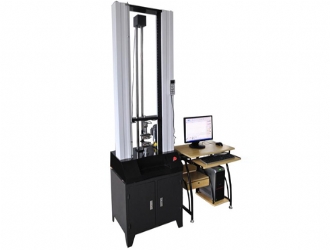

JZL-D5000N伺服拉力机 | ||||
来源:扬州精卓试验机械厂发表时间:发布时间:2019-07-02阅读次数:1231次 | ||||
机台型号: JZL-D系列伺服控制拉力机 一. 伺服控制拉力机概述 伺服控制拉力机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电缆、光纤光缆、线材、线缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、铜材、弹簧钢、金属丝、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。 二. 伺服控制拉力机主机规格 A.高精度美国传力力量传感器: 0~5000N。 力量精度在±0.5 %以内。 B.容量分段:全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100 采用高精度24 bits A/D,取样频率200Hz 全程力量最大解析度 1/1000,000 C.动力系统:日本松下交流伺服电机+松下交流驱动器+滚珠丝杆(台湾产)+德国减速机+光杆直线轴承+同步带传动。 D.控制系统: 采用Pulse Command控制方式使控制更精准 速度控制范围0.001~1000 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。 E.数据传输方式:RS232传输 F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。 G.简洁的全程一档与精密全程七档力量线性双校正系统。 H.豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。 I.测试空间:测试宽度约350 mm(标准规格)联板行走空间950 mm(不含夹具)(标准规格) J.全程位移: 编码器2500 P/R,提升4倍精度 采用LINE DRIVE编码器抗干扰能力极强 位移解析0.001mm。小变形:金属引伸计,解析 0.001mm(选购) K.安全装置:过载紧急停机装置、上下行程限定装置、 漏电自动断电系统、自动断点停机功能。 L.手控方式:可增添无线遥控装置或手动操作盒。(选购) 三. 伺服控制拉力机 软件功能介绍: A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定,范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。 B. 试品资料:提供使用者设定所有试品数据,一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。 C. 双报表编辑:完全开放式使用者编辑报表,供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局) D. 各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,变形单位mm、cm、inch。 E. 图形曲线尺度自动最佳化(Auto Scale),可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图,以及多曲线对比。 F.测试结果可以EXCEL格式的数据形式输出。 G.测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。数据备份:测试数据可保存在任意硬盘分区。 H.多种语言随机切换:简体中文、繁体中文、英文。 I.软件具有历史测试数据演示功能。 四. 伺服控制拉力机附件 A.一年保固书及中文操作说明书各一份。 B. 随机赠送标准拉力夹具一组(其他夹具选购)。 C.拉力机专用测试软件一份。 D.品牌电脑一套、彩色打印机一台 五. 伺服控制拉力机可测试项目 (一)普通测试项目: (普通显示值及计算值) ●拉伸应力 ●拉伸强度 ●扯断强度 ●扯断伸长率 ●定伸应力 ●定应力伸长率 ●定应力力值 ●撕裂强度 ●任意点力值 ●任意点伸长率 ●抽出力 ●粘合力及取峰值计算值 ●压力试验 ●粘合力剥离力试验 ●弯曲试验 ●拔出力穿刺力试验 (二)特殊测试项目: 1. 弹性系数即弹性杨氏模量定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。 2. 比例限:荷重在一定范围内与伸长可以维持成正比之关系,其最大应力即为比极限。 3. 弹性限:为材料所能承受而不呈永久变形之最大应力。 4. 弹性变形:除去荷重后,材料的变形完全消失。 5. 永久变形:除去荷重后,材料仍残留变形。 6. 屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,一般以上屈服点作为屈服点。屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。 7. 屈服强度:拉伸时,永久伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。 8. 弹簧K值:与变形同相位的作用力分量与形变之比。 9. 有效弹性和滞后损失:在拉力机上,以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时,测定试样收缩时恢复的功和伸张时消耗的功之比的百分数,即为有效弹性;测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数,即为滞后损失。 六. 伺服控制拉力机主要计数指标 A.荷重元:0-5000N区间选配 B.力量解析度:1/10000 C.力量准确度:≤0.5% D.力量放大倍数:7段自动切换 E.位移解析度:1/1000 F.位移准确度:≤0.5% G.金属引伸计解析度:1/1000 H.金属引伸计准确度:≤0.5% I.大变形引伸计准确度:±1mm J.速度范围:0.001-1000mm/min(特殊测试速度亦可依客户需求定制) K.行走空间:950mm(不含夹持器、特殊测试空间亦可依客户需求定制) L.测试宽度:350mm(特殊测试宽度亦可依客户需求定制) M.使用电源:∮220V 50HZ。 N.功率:约600W O. 机台尺寸:约580×680×1700 mm(长×宽×高)。 P. 机台重量:约280 kg。 |
||||
|
