一、产品简介：

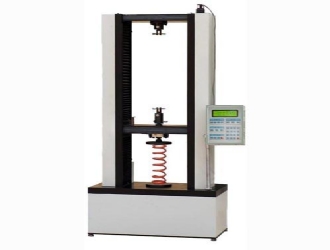

JZL-B弹簧拉压试验机是专门针对弹簧制造、使用厂家而设计。采用单晶显示器显示试验力、弹簧变形量、试验机工作状态等。

试验机主机与辅具的设计借鉴了日本的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过辰达控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造等行业的弹簧材料检验分析，是弹簧质检部门的理想测试设备。

三、主要技术指标：

最大试验力：    100KN

测 量 范 围：   最大试验力的2%—100%

试验机精度级别：1级

试验力准确度：  优于示值的±1%

横梁位移测量：  分辨率为0.01mm

变形准确度：    优于±1%

调 速 范 围：   0.01-500mm/min

试 验 空 间：   600mm

主 机 形 式：   门式框架结构

主 机 尺 寸：   740×560×1700

重       量：   约800Kg

工 作 环 境：   室温～45℃，湿度20%～80%

四、主要功能及特点：

主机：

1.1该机采用门式双空间结构；可配置不同传感器或者不同实验模式。

1.2调速系统采用伺服电机和减速机，性能稳定可靠，具有过流、过压、

过载等保护装置。

1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

1.4万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

1.5保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

1.6对于负荷、变形通道可实现自动标示，直观方便。还可实现分段标定，这样充分解决了各个传感器线性度不好的问题。

1.7力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。

1.8数据采样频率：可根据用户试验要求选择高速采样频率。

五、系统基本配置

1、试验机主机

1.1伺服电机                                             1套

1.2减速系统                                             1套

1.3负荷传感器                                           1只

1.4精密丝杠副                                           2套

2、全数字控制系统                                   1套

3、光电编码器                                           1只

4、随机工具（提供安装、维修、操作所需的专用工具及清单） 1套

5、拉伸附具

6、压缩附具
